拆一个光猫,中兴ZXHN-F677V2

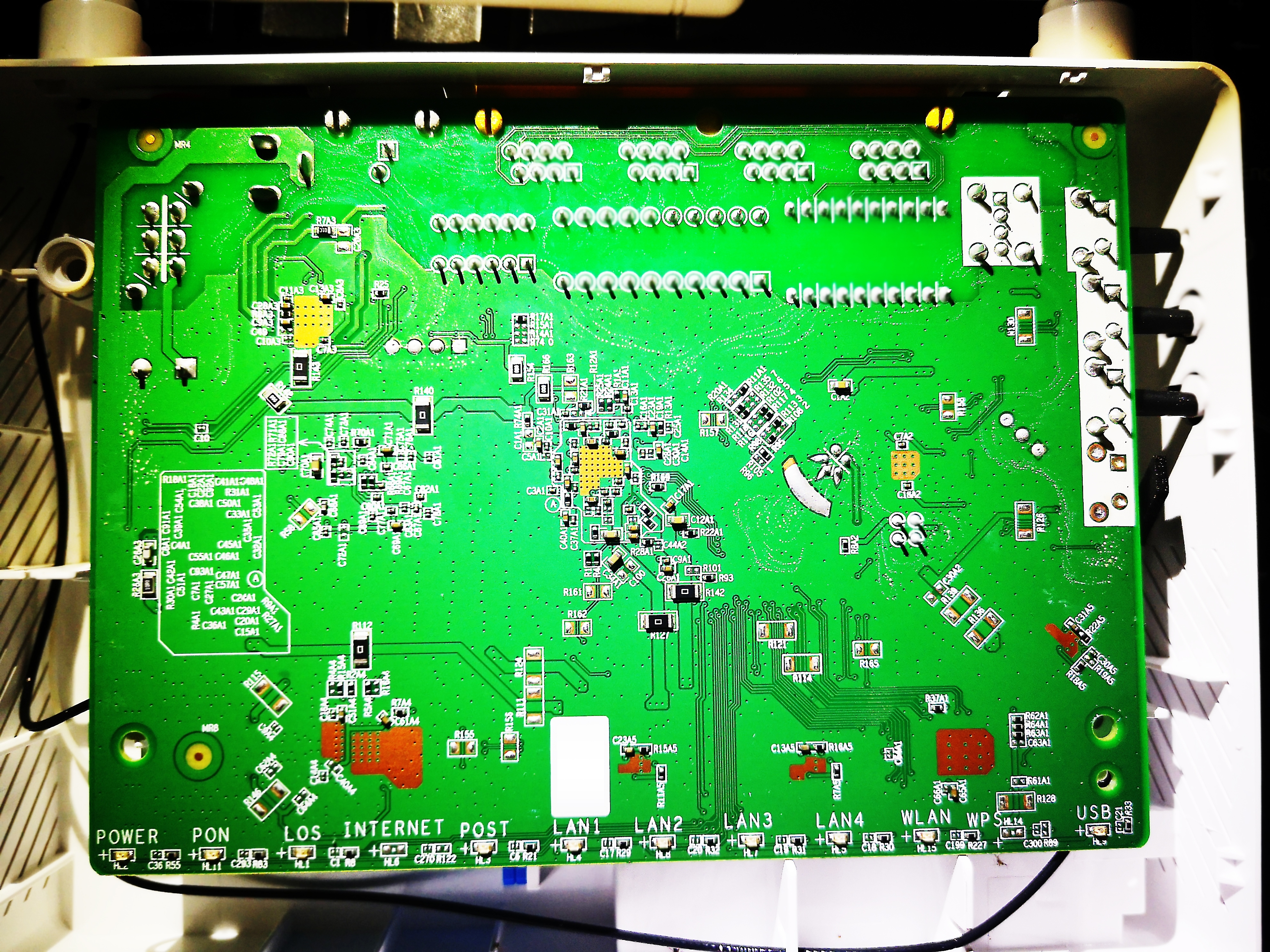

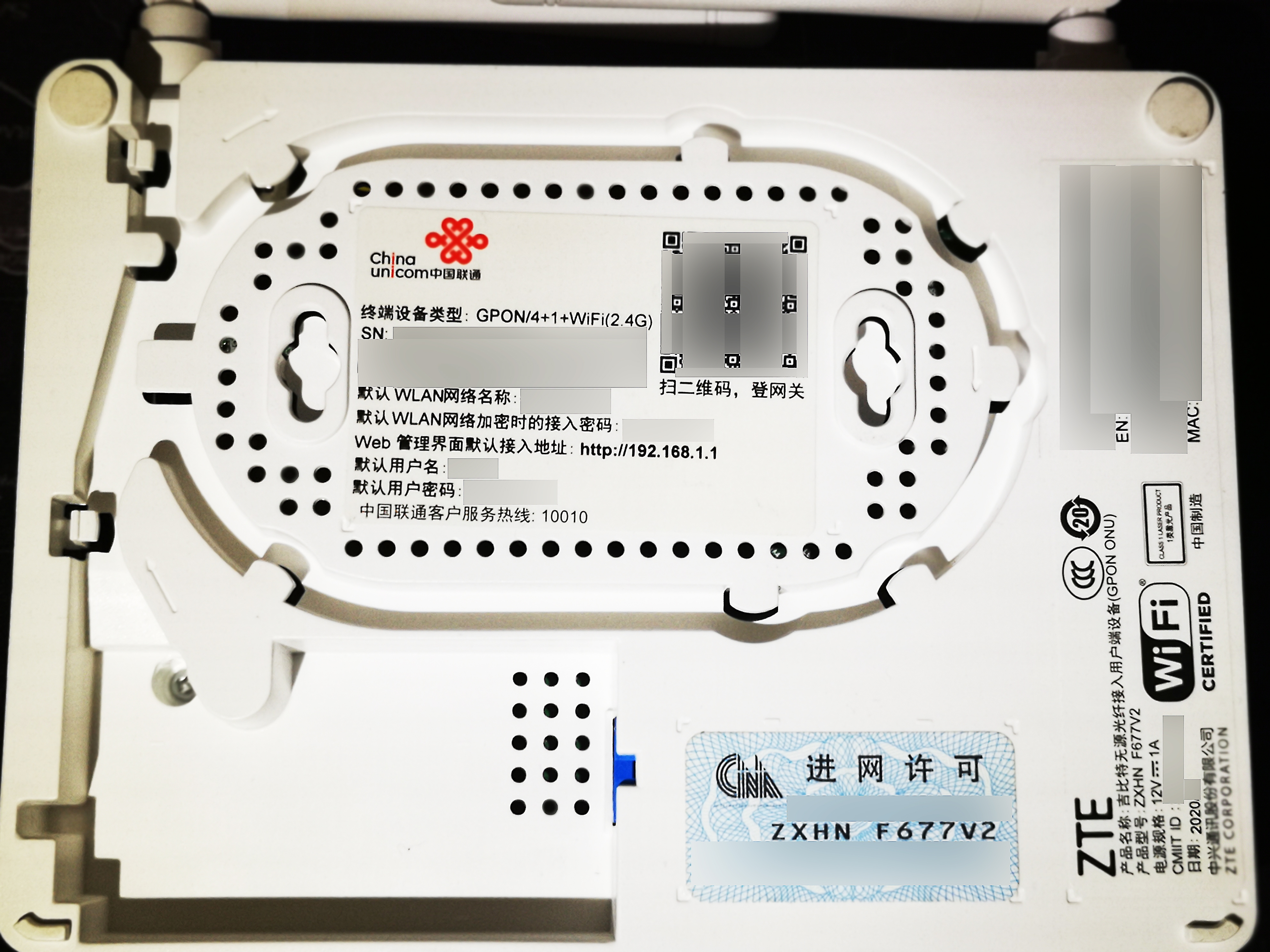

先看看背面:

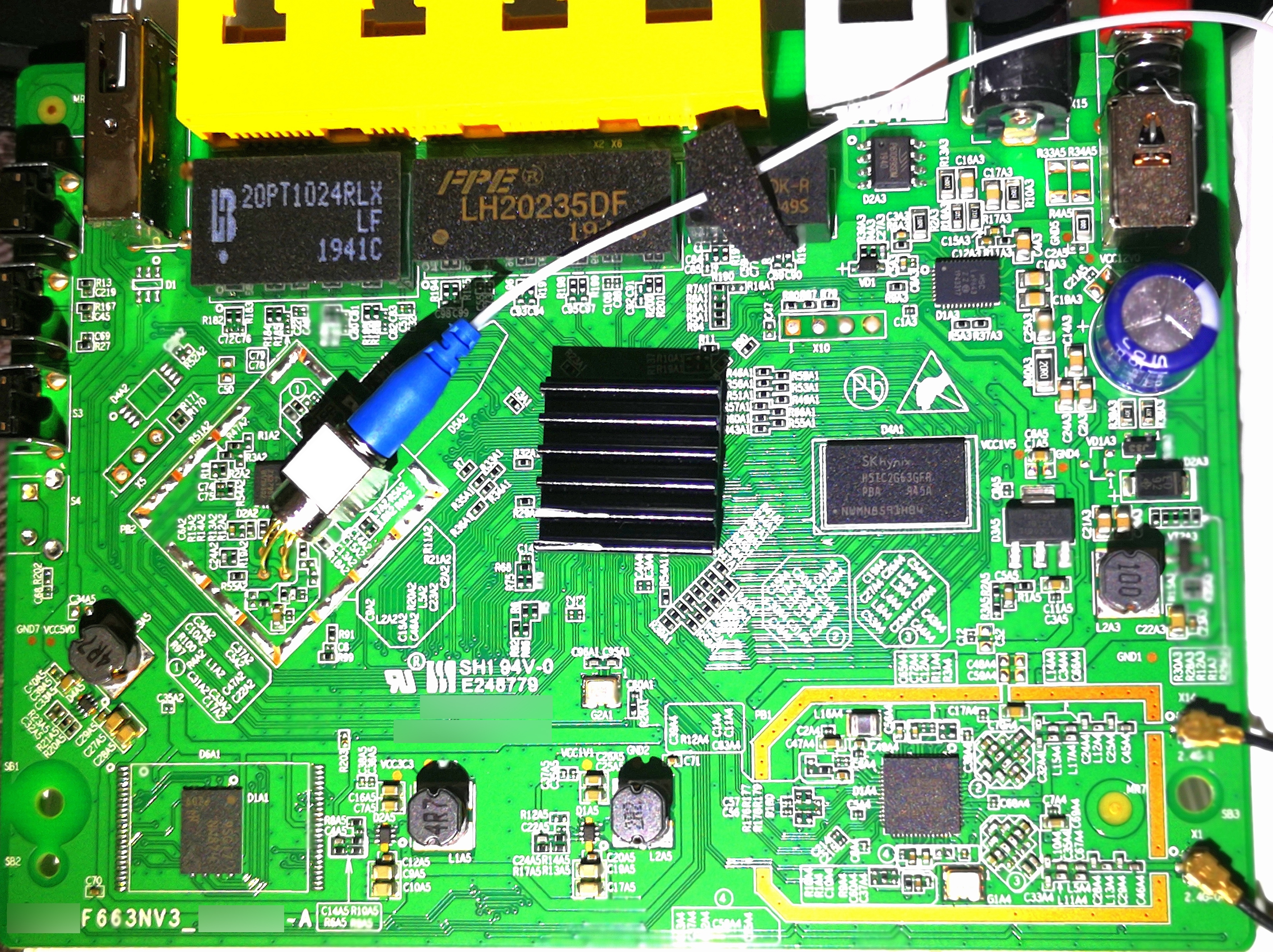

再来个正面:
谜之电路板左下角写的是F663NV3,难不成是个换壳产品?
CPU上有个散热片,家用电吹风1500W最大档也纹丝不动。我没能拆掉散热片,问了广大网友,有说是MT7621A,也有说是中兴自研的ZX279127。

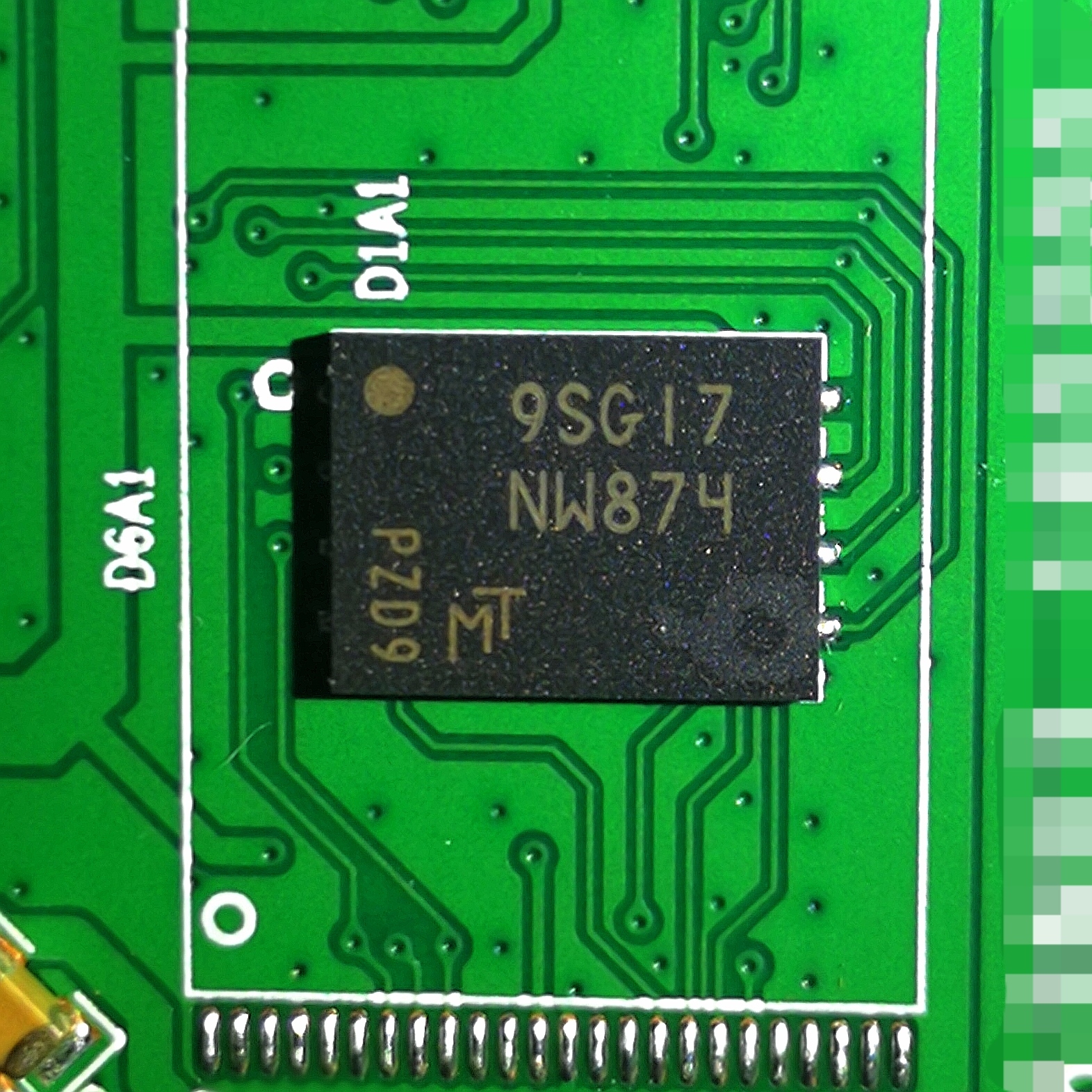

闪存:
镁光MT-NW874,2Gbit大小(256MB)。

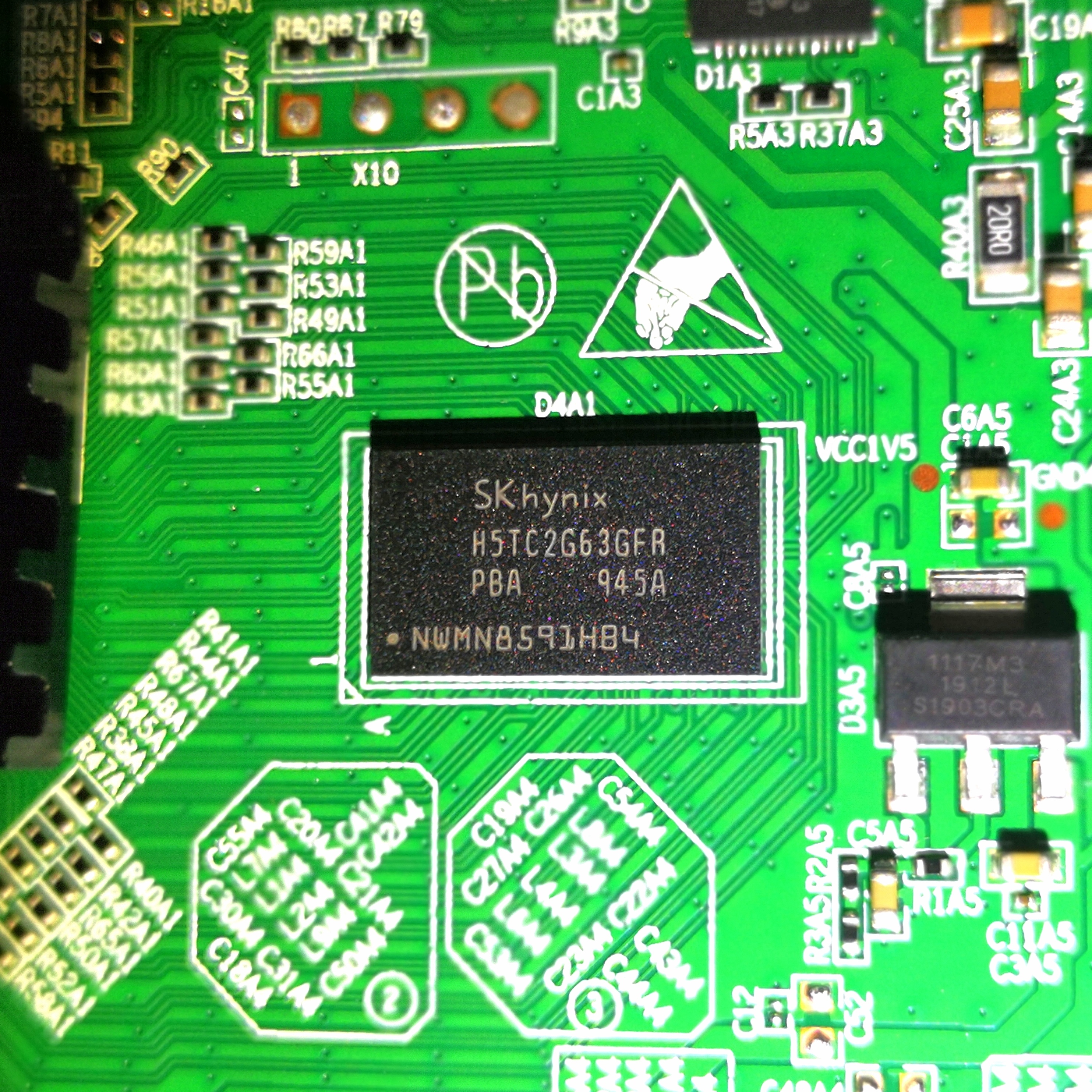

内存:
海力士H5TC2G63GFR-PBA,2Gbit大小(256MB)。

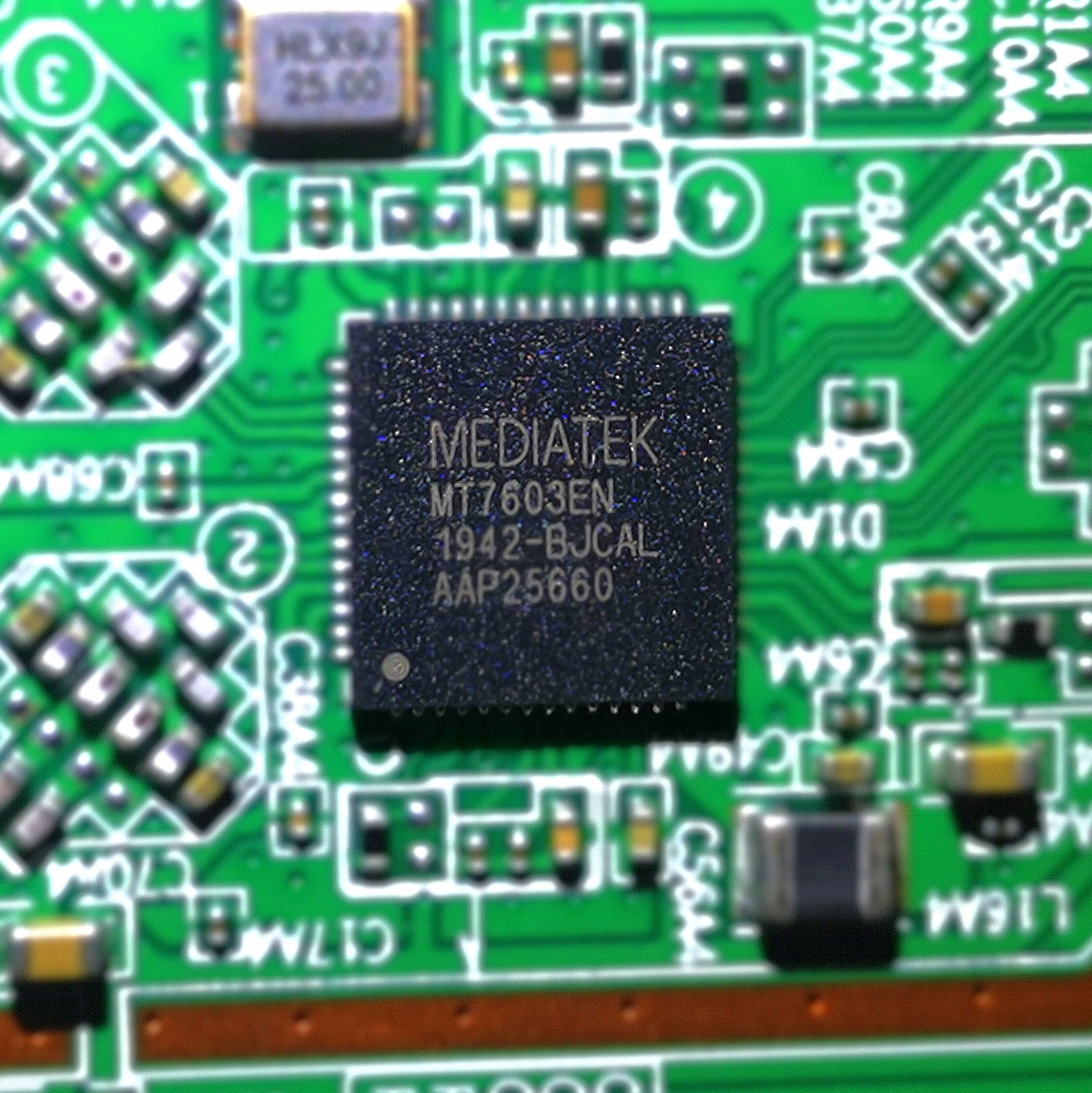

无线:
联发科MT7603EN,还行,不过都已经2020年了,还是搭载单频2.4GHz芯片,有点不够用啊,千兆无线光猫怎么不得有达到866Mbps的5GHz。

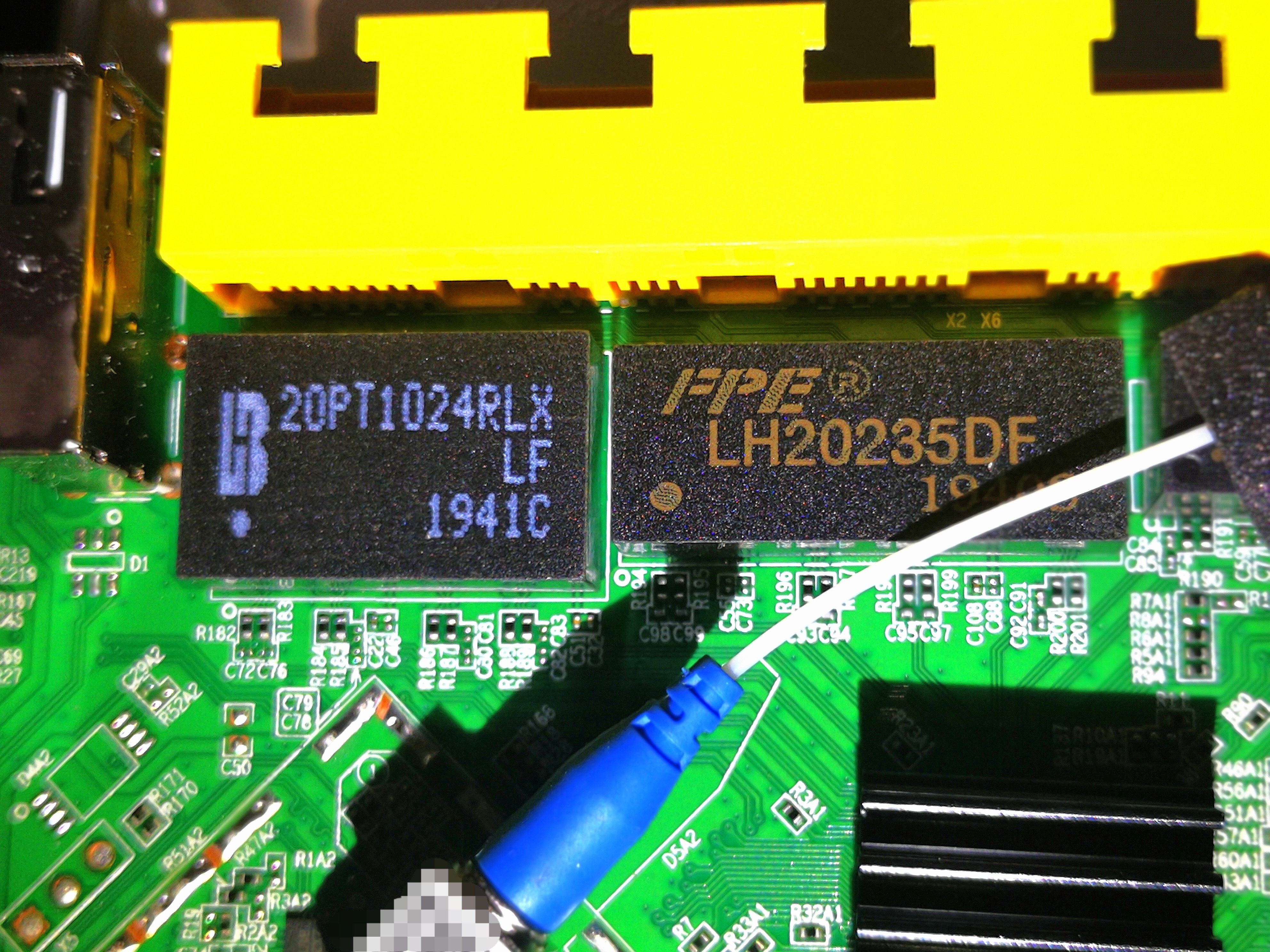

网变:
LH20235DF,20PT1024RLX。

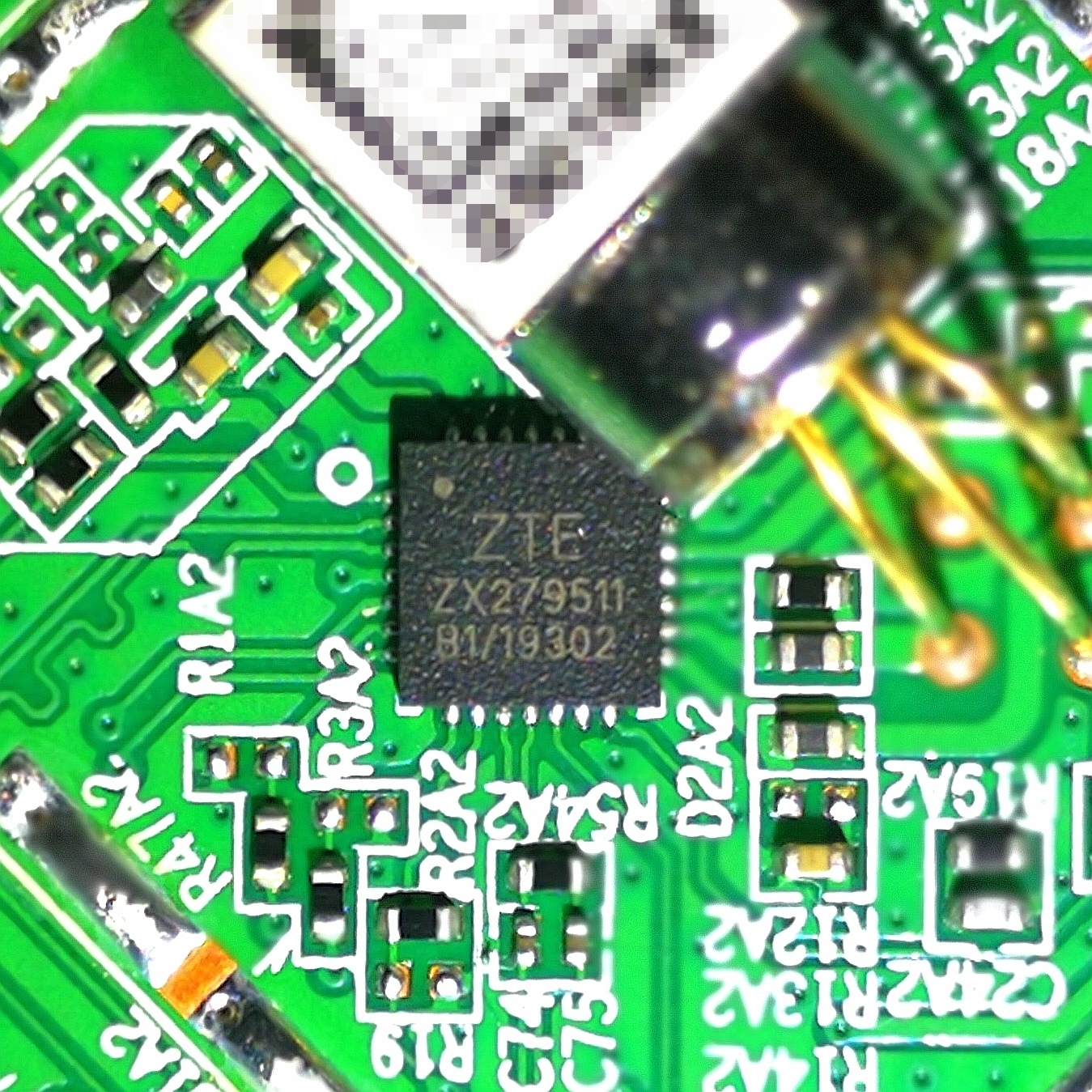

光电转换:
中兴自家的ZX279511。

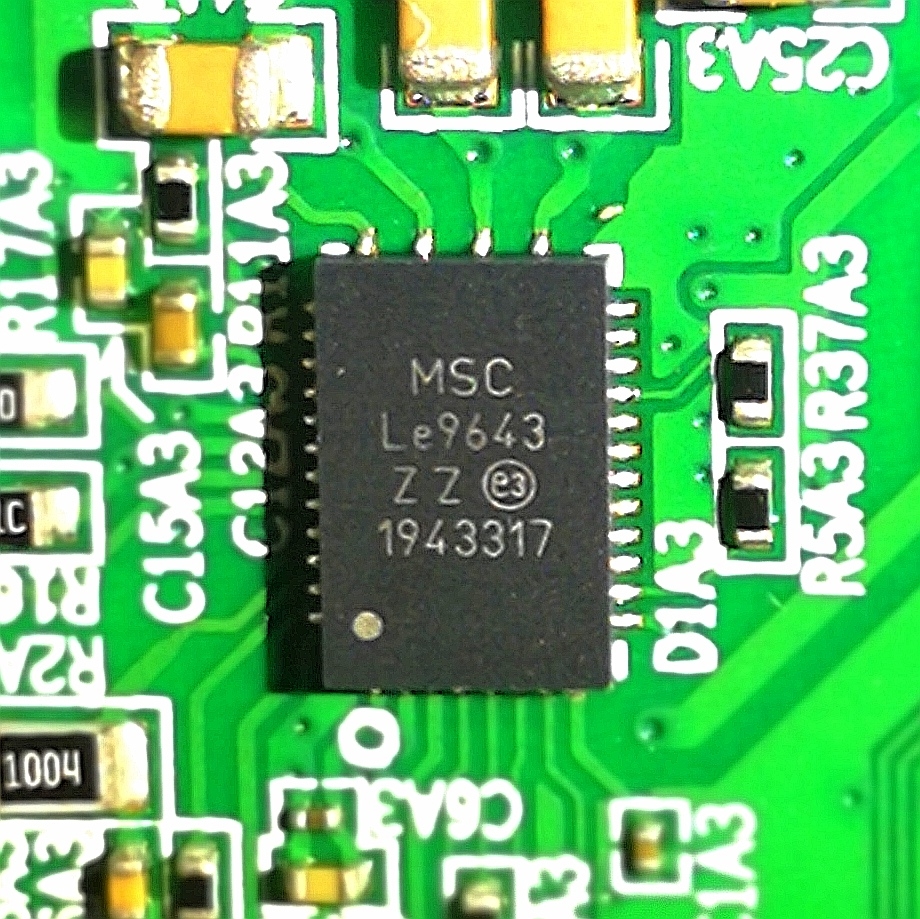

电源管理:
Le9643。

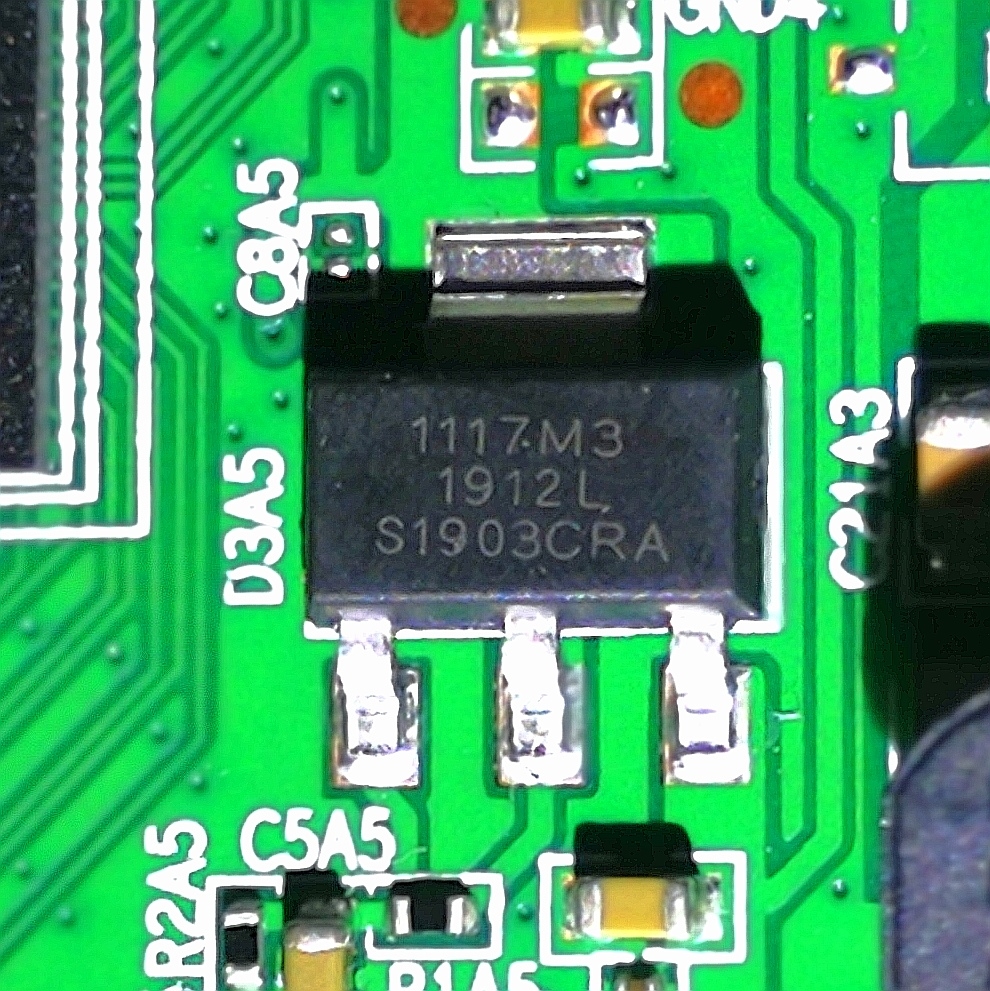

内存旁边的电压调节器:
1117M3。
最后再上个后壳:
原图打包:点击下载
或者百度云下载:
链接:https://pan.baidu.com/s/1l0djOOsdz8p5HLAfgB4wEA 提取码:uknn
